MacならRaspberry PiにVNCでらくらくリモートデスクトップ接続

毎度一馬力です。今回はRaspberry Piのデスクトップに接続する話です。

Raspberry Piを購入して初期設定を済ませたら   HDMIケーブル→ディスプレイの接続する機会は少ないですが   GUI(Xの画面)を使いたいシーンも時々あります。

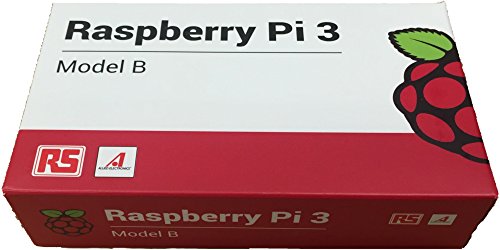

Raspberry Pi 3 Model B

そんな便利なのが”tightvncserver”を利用したVNC接続

クライアントがMacであればVNCクライアントも不要です。

接続イメージは

  • クライアント:Mac(標準ソフト)  >>  WiFi  >> サーバ: Raspberry Pi(tightvncserver)

となります。

ではでは,早速セットアップ方法から。

目次


サーバ側:Raspberry Piでの準備

apt-get update/upgrede

まずは,パッケージリストとパッケージを最新化します。

Raspberry PiのOSであるRaspbianにソフトウェアを追加する場合の基本動作です。

pi@raspberrypi:~ $ sudo apt-get update
pi@raspberrypi:~ $ sudo apt-get update

tightvncserverのインストール

Raspbianのパッケージを最新化したら早速tightvncserverのインストール

インストールは

“sudo apt-get install tightvncserver” コマンドで一発です。

pi@raspberrypi:~ $
pi@raspberrypi:~ $

pi@raspberrypi:~ $ sudo apt-get install tightvncserver

パッケージリストを読み込んでいます... 完了
依存関係ツリーを作成しています
状態情報を読み取っています... 完了
以下の追加パッケージがインストールされます:
  xfonts-base
提案パッケージ:
  tightvnc-java
以下のパッケージが新たにインストールされます:
  tightvncserver xfonts-base
アップグレード: 0 個、新規インストール: 2 個、削除: 0 個、保留: 0 個。
6,736 kB のアーカイブを取得する必要があります。
この操作後に追加で 9,895 kB のディスク容量が消費されます。
続行しますか? [Y/n] Y
取得:1 http://mirrordirector.raspbian.org/raspbian/ jessie/main tightvncserver armhf 1.3.9-6.5 [555 kB]
取得:2 http://mirrordirector.raspbian.org/raspbian/ jessie/main xfonts-base all 1:1.0.3 [6,181 kB]
6,736 kB を 14秒 で取得しました (477 kB/s)
以前に未選択のパッケージ tightvncserver を選択しています。
(データベースを読み込んでいます ... 現在 117830 個のファイルとディレクトリがインストールされています。)
.../tightvncserver_1.3.9-6.5_armhf.deb を展開する準備をしています ...
tightvncserver (1.3.9-6.5) を展開しています...
以前に未選択のパッケージ xfonts-base を選択しています。
.../xfonts-base_1%3a1.0.3_all.deb を展開する準備をしています ...
xfonts-base (1:1.0.3) を展開しています...
man-db (2.7.0.2-5) のトリガを処理しています ...
fontconfig (2.11.0-6.3+deb8u1) のトリガを処理しています ...
tightvncserver (1.3.9-6.5) を設定しています ...
update-alternatives: /usr/bin/vncserver (vncserver) を提供するために自動モードで /usr/bin/tightvncserver を使います
update-alternatives: /usr/bin/Xvnc (Xvnc) を提供するために自動モードで /usr/bin/Xtightvnc を使います
update-alternatives: /usr/bin/vncpasswd (vncpasswd) を提供するために自動モードで /usr/bin/tightvncpasswd を使います
xfonts-base (1:1.0.3) を設定しています ...
pi@raspberrypi:~ $

tightvncserverの初回起動

インストールが完了したら,早速tightvncserverを起動します。

tightvncserverの初回起動時には   クラアンとからVNC接続する時に入力する”パスワード”の設定が必要となります。

下の実行結果の★部分となります。   忘れずに記憶しておきましょう。

pi@raspberrypi:~ $ tightvncserver

You will require a password to access your desktops.

Password:★
Verify:★
Would you like to enter a view-only password (y/n)?

New 'X' desktop is raspberrypi:1

Creating default startup script /home/pi/.vnc/xstartup
Starting applications specified in /home/pi/.vnc/xstartup
Log file is /home/pi/.vnc/raspberrypi:1.log

pi@raspberrypi:~ $

クライアント側:macから接続

続いてクライアント側,Macでの操作となります。

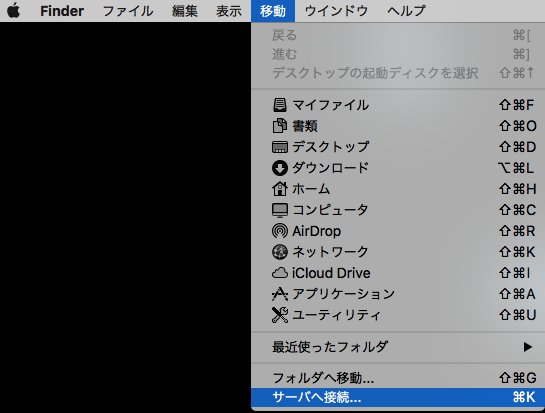

Finderメニューから「サーバに接続」

Mac側は追加ソフトウェアのインストールは不要です。   Finder画面から「サーバへ接続」を選択

f:id:htbariki:20161029103922p:plain

vncサーバ(Raspberry Pi)への接続

ポップアップされが画面の「サーバアドレス:」部分へ

vnc://Raspberry Piipアドレス:5901

を入力します。

下の画面では    vnc://raspberrypi.local:5901   となっています。Raspberry PiMacが同じネットワークに接続されていれば  mDNSの機能でIPアドレスが不明でも接続できます。

f:id:htbariki:20161029103916p:plain

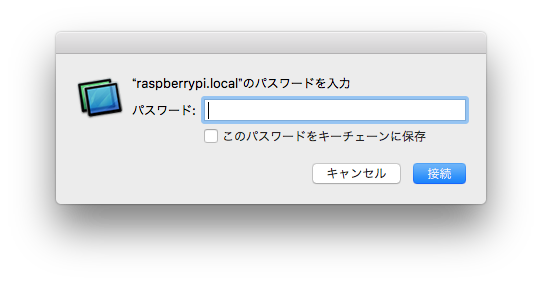

パスワードの入力

tightvncserverの初回起動時に設定したパスワードを入力して接続します。

f:id:htbariki:20161029103919p:plain

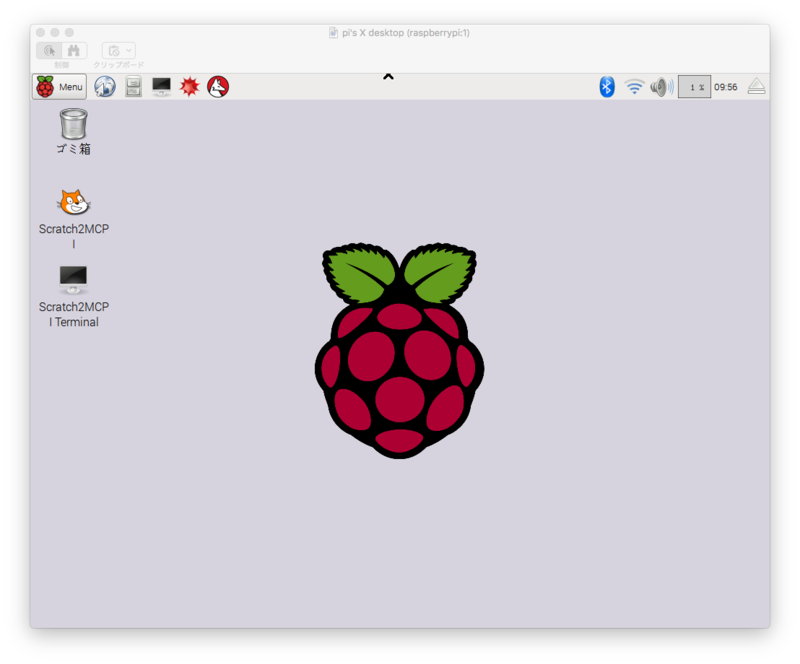

接続完了

接続完了です。 これでHDMIケーブル+ディスプレイから開放されました^^

f:id:htbariki:20161029103925p:plain

試した環境

 Raspberry Pi

Raspberry Pi 3 Model B

Raspberry Pi 3 Model B


  Pi 3 Starter Kit 32GB [896-8660-Kit4]


Raspbian
  pi@raspberrypi:~ $ uname -a
  Linux raspberrypi 4.4.23-v7+ #913 SMP Tue Oct 4 14:16:19 BST 2016 armv7l GNU/Linux

  pi@raspberrypi:~ $ cat /proc/version
  Linux version 4.4.23-v7+ (dc4@dc4-XPS13-9333) (gcc version 4.9.3 (crosstool-NG crosstool-ng-1.22.0-88-g8460611) ) #913 SMP Tue Oct 4 14:16:19 BST 2016

  pi@raspberrypi:~ $ lsb_release -a
  No LSB modules are available.
  Distributor ID:    Raspbian
  Description:    Raspbian GNU/Linux 8.0 (jessie)
  Release:    8.0
  Codename:    jessie

Mac

iMac 21.5インチ MK142J/A 高性能Intel Corei5 1.6GHz 8GB 1TB 高速無線LANIEEE802.11ac/a/b/g/n Bluetooth FaceTimeHDカメラ スピーカー内蔵 省スペース液晶一体型デスクトップパソコン ワイヤレスキーボード・マウス付属

iMac (27-inch, Mid 2010)
macOS Sierra
 システムのバージョン:    macOS 10.12 (16A323)

 カーネルのバージョン:    Darwin 16.0.0
