Wiresharkのパケットリストを眺めていると
パケット毎に色分けされて表示されていく
感覚的には色の濃い（黒とか赤とか）パケットが
ヤバイやつってのは認識しているけど,この色分けってどんな意味があるのかな？
というのが今日のお話です。
Wiresharkの使い方- パケットキャプチャのTips集 - - 一馬力のメモ帳
目次
例えば「青」と「緑」の色分け

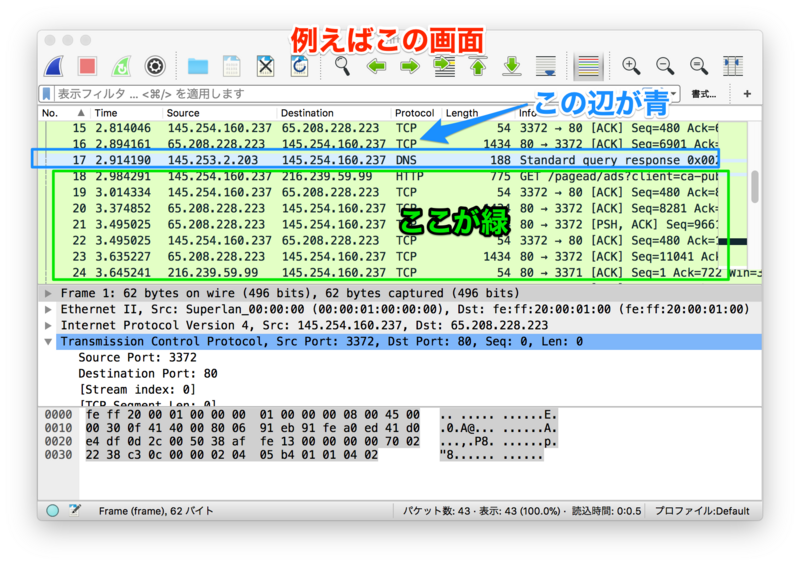

下の画面では青と緑に色分けされています。
Protocol列を見てなんとなく青はDNS?緑はTCPかなってくらいに思ってみてました。
でも実際は
- 青 ・・・ UDPのマーク
- 緑 ・・・ HTTPのマーク
なんです。
画面の例（青と緑）
色分けのルール
Wiresharkで色分けのルールは何で決まっているかというと
「色付けルール」という機能があって、ここでデフォルトのルールが決まっています。

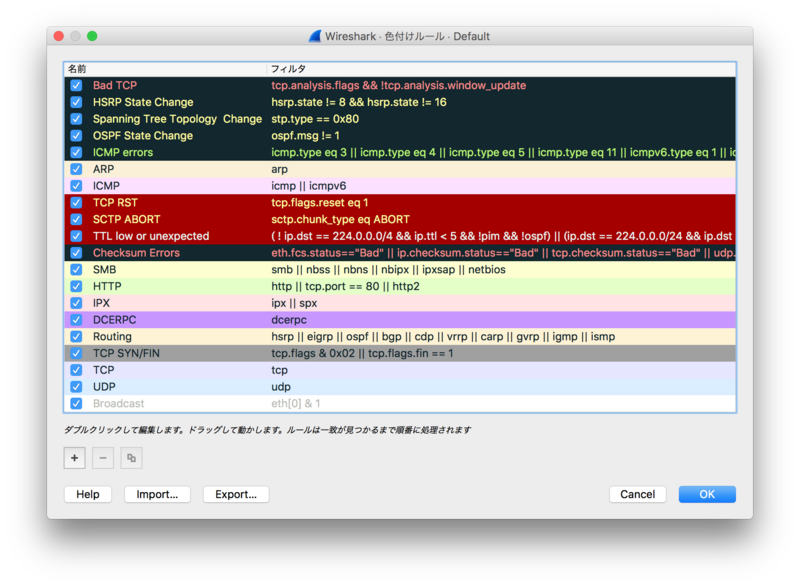

メニューバーから「表示(V)＞色付けルール…(C)」を選択すると
下の画面が表示されます。
色付けルールの画面[デフォルトの状態]
表示されたのでデフォルト状態の色付けルール
ここで気がつくのは,色付けルールは
Wiresharkの表示フィルタの機能を使っている
ということ
動作としては表示フィルタで選択されたパケットに着色していくイメージですかね?
色付けルールに利用されている表示フィルタの一覧
仕組みが分かってしまえば,応用が効きます

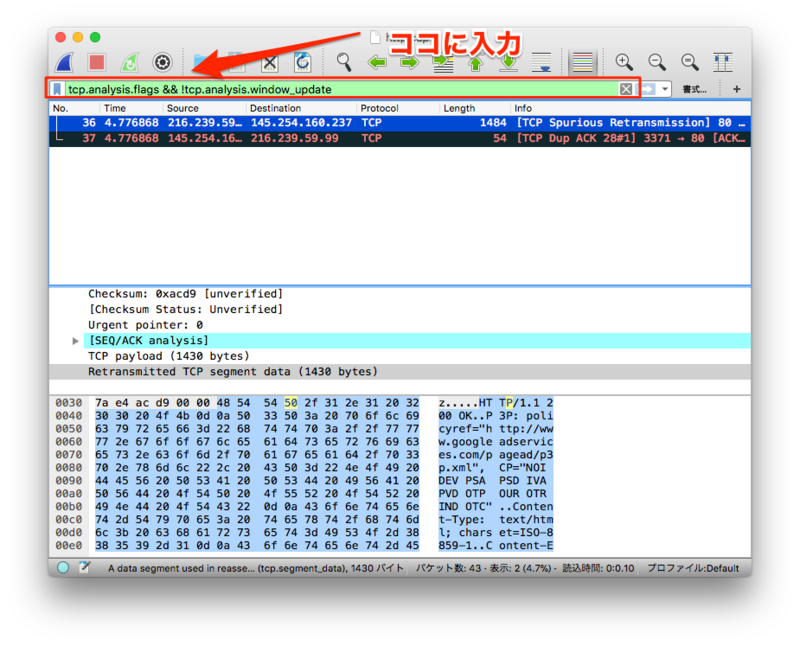

例えば,「Bad TCP」の黒色パケットだけ画面に表示したいときは
表示フィルタ部分に「tcp.analysis.flags && !tcp.analysis.window_update」
と入力すれば。下の画面の通り「Bad TCP」のみ選択して表示できます
表示フィルタ一覧表
色付けルールで使われている表示フィルタを表にしておきます。
参考にして下さい
| 名前 | フィルタ |
|---|---|
| Bad TCP | tcp.analysis.flags && !tcp.analysis.window_update |
| HSRP | State Change hsrp.state != 8 && hsrp.state != 16 |
| Spanning Tree Topology Change | stp.type == 0x80 |
| OSPF State Change | ospf.msg != 1 |
| ICMP errors | icmp.type eq 3 || icmp.type eq 4 || icmp.type eq 5 || icmp.type eq 11 || icmpv6.type eq 1 || icmpv6.type eq 2 || icmpv6.type eq 3 || icmpv6.type eq 4 |
| ARP | arp |
| ICMP | icmp || icmpv6 |
| TCP RST | tcp.flags.reset eq 1 |
| SCTP ABORT | sctp.chunk_type eq ABORT |
| TTL low or unexpected | ( ! ip.dst == 224.0.0.0/4 && ip.ttl < 5 && !pim && !ospf) || (ip.dst == 224.0.0.0/24 && ip.dst != 224.0.0.251 && ip.ttl != 1 && !(vrrp || carp)) |
| Checksum Errors | eth.fcs.status=="Bad" || ip.checksum.status=="Bad" || tcp.checksum.status=="Bad" || udp.checksum.status=="Bad" || sctp.checksum.status=="Bad" || mstp.checksum.status=="Bad" || cdp.checksum.status=="Bad" || edp.checksum.status=="Bad" || wlan.fcs.status=="Bad" || stt.checksum.status=="Bad" |
| SMB | smb || nbss || nbns || nbipx || ipxsap || netbios |
| HTTP | http || tcp.port == 80 || http2 |
| IPX | ipx || spx |
| DCERPC | dcerpc |
| Routing | hsrp || eigrp || ospf || bgp || cdp || vrrp || carp || gvrp || igmp || ismp |
| TCP SYN/FIN | tcp.flags & 0x02 || tcp.flags.fin == 1 |
| TCP | tcp |
| UDP | udp |
| Broadcast | eth[0] & 1 |
試した環境
ホストOS
iMac (27-inch, Mid 2010) macOS High Sierra システムのバージョン: macOS 10.13.2 (17C88) カーネルのバージョン: Darwin 17.3.0
Wireshark
Wireshark Version 2.4.3 (v2.4.3-0-g368ba1e)
